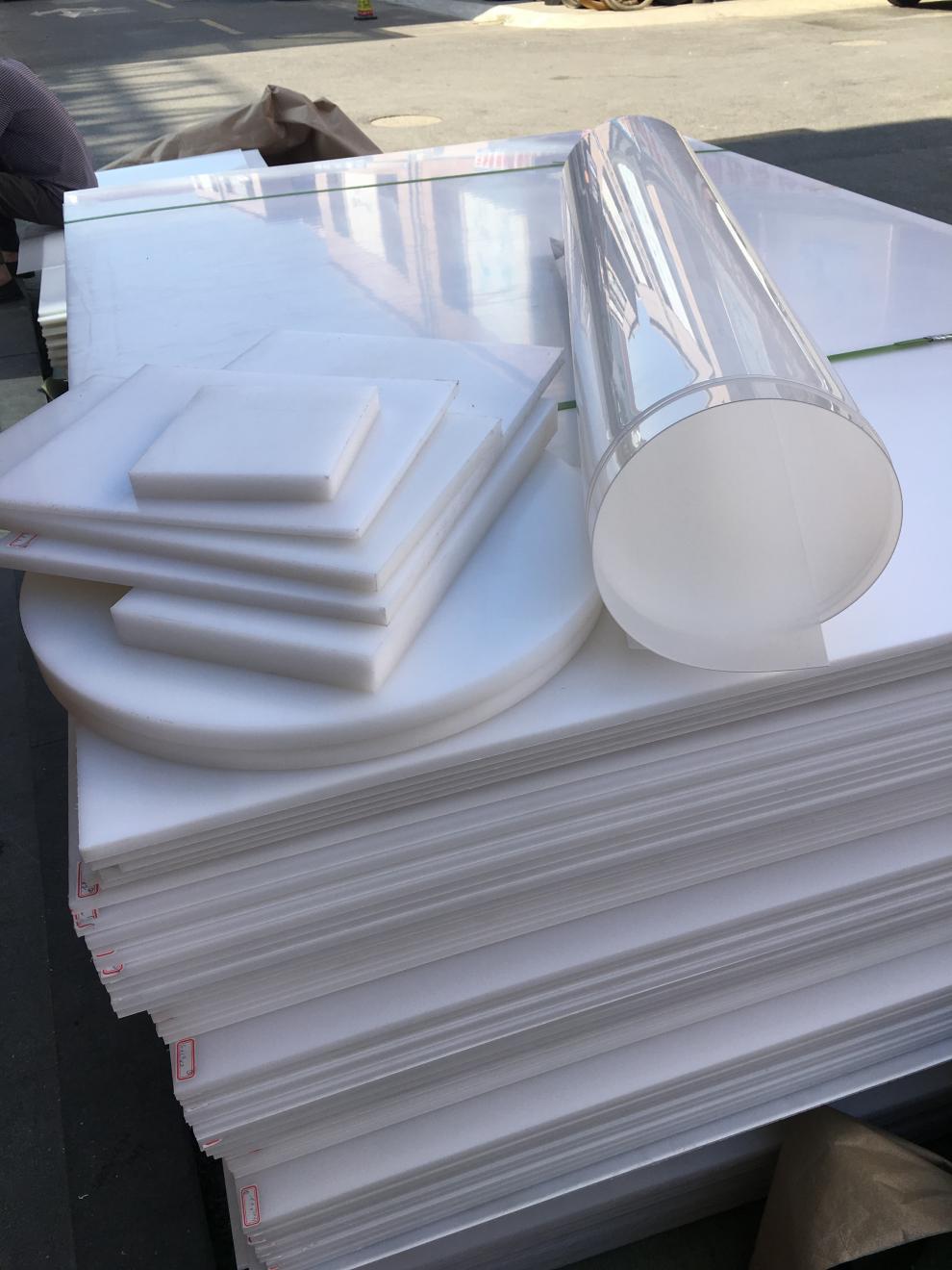

PP板材制作工藝規(guī)范與質(zhì)量管控全解析



PP板材因其***異的化學(xué)穩(wěn)定性、耐沖擊性和加工性能，在工業(yè)設(shè)備制造、建筑裝飾、環(huán)保工程等***域廣泛應(yīng)用。為確保產(chǎn)品性能達(dá)標(biāo)并滿足安全標(biāo)準(zhǔn)，其生產(chǎn)工藝必須嚴(yán)格遵循規(guī)范化的操作流程。以下是從材料準(zhǔn)備到成品檢驗的全流程技術(shù)要點：



一、原料選擇與預(yù)處理

樹脂基料控制

   ***先選用分子量分布均勻的均聚級PP顆粒（熔融指數(shù)MI建議控制在3-8g/10min），避免使用回收料或摻雜改性料影響力學(xué)性能；

   根據(jù)應(yīng)用場景添加功能性助劑：抗氧劑（如受阻酚類）、紫外線吸收劑（UV穩(wěn)定劑）、阻燃劑（溴銻復(fù)合體系）等，需通過高速混合機(jī)實現(xiàn)均勻分散；

   原料儲存環(huán)境應(yīng)保持干燥通風(fēng)，濕度≤40%RH，防止吸潮導(dǎo)致成型缺陷。



配色系統(tǒng)管理

   采用色母粒著色工藝時，需驗證顏料與基材的相容性及耐候等級；對于***殊顏色需求（如信號警示色），應(yīng)使用***際標(biāo)準(zhǔn)色卡比對色差ΔE≤2.0。



二、擠出成型核心參數(shù)設(shè)定

 工藝階段        關(guān)鍵參數(shù)范圍                質(zhì)量控制目標(biāo)



 熔融擠出段      溫度梯度：180℃→220℃→240℃     確保物料充分塑化無凝膠粒子

 計量均化區(qū)      螺桿轉(zhuǎn)速8-15rpm               壓力波動＜±5bar

 T型口模設(shè)計     間隙精度±0.02mm               保證板面平整度＜0.5mm/m

 三輥壓光機(jī)組    輥筒線速度差速比1:1.2:1.5     實現(xiàn)梯度冷卻定型

 牽引裝置        張力恒定在50-80N之間          防止應(yīng)力集中導(dǎo)致翹曲變形



注：針對不同厚度規(guī)格（2-30mm），需動態(tài)調(diào)整口模間隙與牽引速度的匹配關(guān)系，例如生產(chǎn)10mm厚板時，建議設(shè)定口模開度為9.8mm并配合在線測厚儀實時反饋修正。

三、精密裁切與后處理規(guī)范

切割工藝***化

   采用數(shù)控水刀或激光切割設(shè)備，切口粗糙度Ra≤6.3μm；

   異形加工時預(yù)留熱膨脹間隙系數(shù)α=0.06mm/m·℃，避免裝配應(yīng)力開裂；

   邊角料回收比例不得超過總投料量的30%，且必須經(jīng)過破碎清洗工序去除雜質(zhì)。



表面強(qiáng)化處理

   電暈處理使表面能≥38dyn/cm，提升油墨附著力；

   UV涂層固化能量控制在600-800mJ/cm²范圍，增強(qiáng)抗劃傷性能；

   對于戶外使用場景，建議增加納米級SiO?改性層以提高耐候壽命至10年以上。



四、質(zhì)量檢測體系構(gòu)建

建立三級檢驗制度：

 在線監(jiān)測：利用β射線測厚儀實施全幅面掃描，偏差超過±3%自動報警停機(jī)；

 實驗室抽檢：依據(jù)GB/T 24146標(biāo)準(zhǔn)進(jìn)行沖擊強(qiáng)度測試（簡支梁缺口沖擊≥8kJ/m²）、靜液壓試驗（20℃下保持1小時無滲漏）；

 老化實驗加速模擬：通過氙燈老化箱完成500小時等同于自然曝曬3年的加速老化測試。



五、常見缺陷成因分析與對策

 質(zhì)量問題現(xiàn)象          根本原因                      解決方案



 魚眼紋/氣泡孔洞       原料含水量超標(biāo)或排氣不***       增設(shè)真空抽氣系統(tǒng)+預(yù)干燥處理

 縱向收縮率超標(biāo)        結(jié)晶速率過快導(dǎo)致內(nèi)應(yīng)力殘留     ***化冷卻曲線延長保溫時間

 端面毛刺飛邊          切刀鈍化或進(jìn)給速度不匹配       定期更換硬質(zhì)合金刀片+伺服控制

 顏色遷移泛黃          抗氧體系失效引發(fā)熱降解         升級為復(fù)合型長效穩(wěn)定劑組合包



六、安全生產(chǎn)與環(huán)保要求

作業(yè)區(qū)域配置粉塵收集裝置，工作場所懸浮顆粒物濃度＜10mg/m³；

高溫部件加裝防燙隔離罩，設(shè)備急停按鈕響應(yīng)時間≤0.5秒；

廢水處理采用絮凝沉淀+活性炭吸附工藝，出水COD值低于50mg/L方可排放。



通過上述系統(tǒng)性的工藝控制與質(zhì)量管理，可實現(xiàn)PP板材物理性能指標(biāo)全面***于行業(yè)標(biāo)準(zhǔn)（拉伸強(qiáng)度≥35MPa、彎曲模量＞1800MPa）。隨著智能制造技術(shù)的融入，未來可通過物聯(lián)網(wǎng)平臺實現(xiàn)生產(chǎn)數(shù)據(jù)的實時采集分析，進(jìn)一步推動工藝參數(shù)的自適應(yīng)***化，為高端應(yīng)用***域提供定制化解決方案。
